FCF系列氟塑料衬塑泵

一、概述

　　FCF系列氟塑料衬塑泵是一种单级、单吸离心泵，其泵体及前后泵盖由金属外壳内衬氟塑料（F46）、叶轮由金属嵌件外包氟塑料（F46）压制成型，轴封则采用机械密封和动力密封等多种密封形式。该泵具有结构简单、耐腐蚀性能强、耐温高等特点。主要用于化工、冶炼、化纤、钛白、稀土、稀有金属、农药、磷复肥、柠檬酸、无机盐、造纸、环保、食品及污水处理等行业，是输送清洁或含有少量颗粒的强酸、强碱及有机溶剂等强腐蚀介质的理想设备。
　　该泵的适用温度为-50℃~120℃
　　该泵使用范围可按防爆区域和非防爆区域选用，凡在防爆区域内使用需配置防爆型电机。

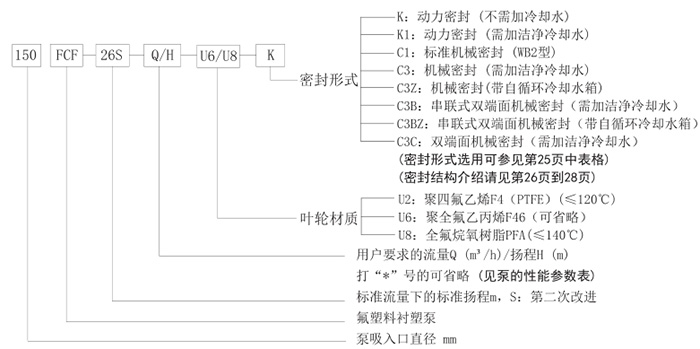

二、型号说明

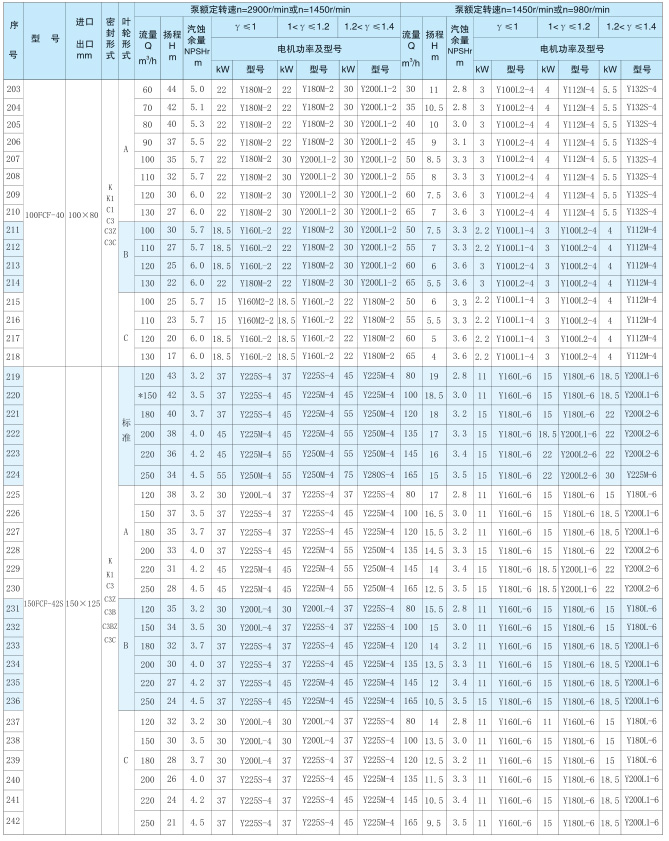

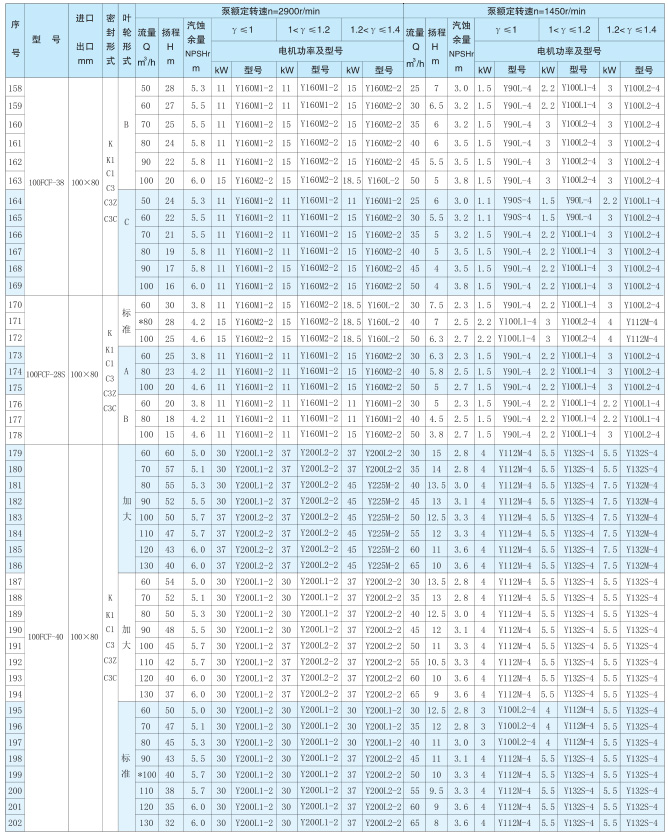

性能曲线性能参数结构说明外形尺寸、安装尺寸

（一）、泵的主要零部件

(二)、密封结构说明

该泵的轴封有C1型标准机械密封，C3、C3B型机械密封和K、K1型动力密封等多种形式。叶轮为半开式，泵的旋转方向按标牌箭头指示方向旋转。密封选用和各种密封结构图参见FUH工程塑料卧式泵的各种密封的性能对比页面。

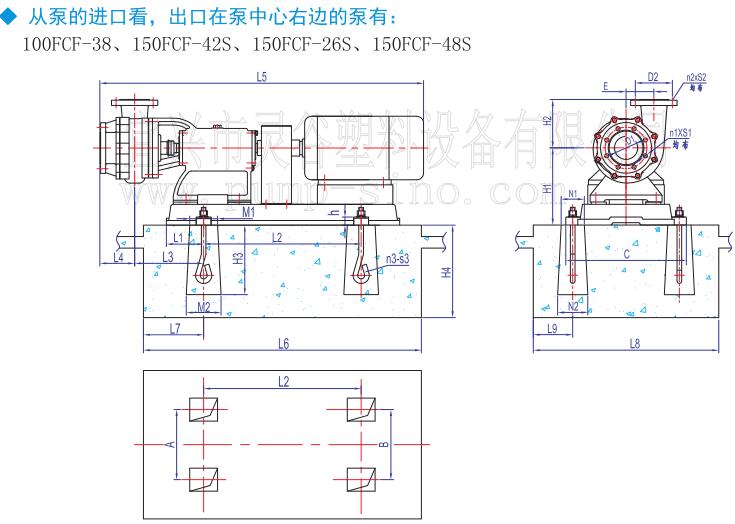

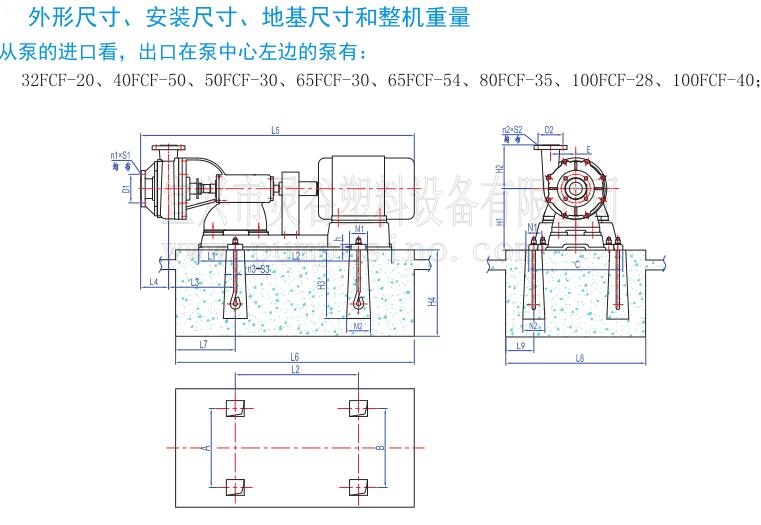

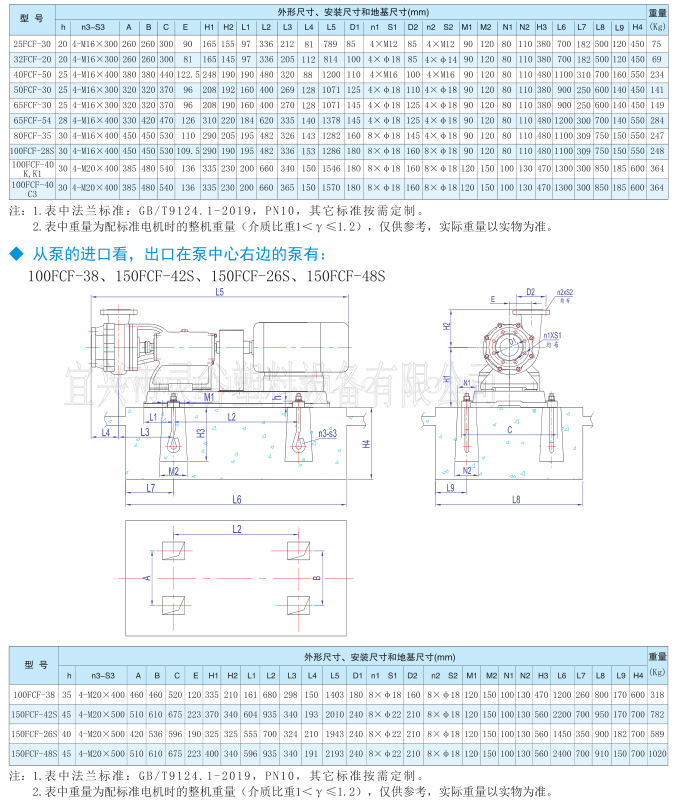

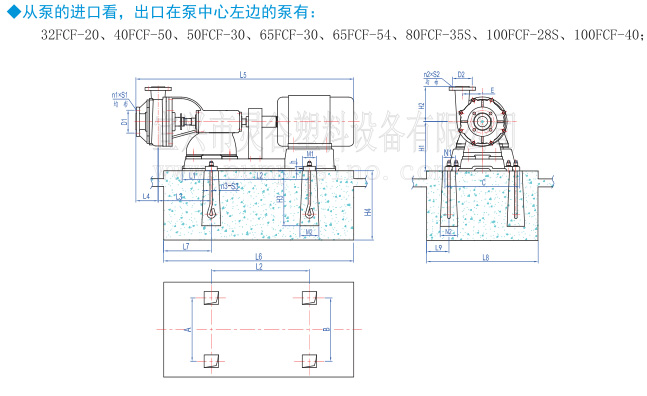

型号	外型尺寸、安装尺寸和地基尺寸（mm）																											重量
型号	h	n3-S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1 × S1	D2	n2 × S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	（ kg ）
32 FCF -20	20	4-M16 ×300	260	260	300	81	165	145	97	336	205	112	814	100	4× Ф 18	85	4× Ф 14	90	120	80	110	380	700	182	500	120	450	69
40 FCF -50	25	4-M16 ×400	380	380	440	12 2.5	248	190	190	480	320	88	1200	110	4× M 16	100	4× M 16	90	120	80	110	480	1100	310	700	160	550	234
50 FCF -30	25	4-M16 ×300	320	320	370	96	208	192	160	400	269	128	1071	125	4× Ф 18	110	4× Ф 18	90	120	80	110	380	900	250	600	140	450	141
65 FCF -30	25	4-M16 ×300	320	320	370	96	208	190	160	400	270	128	1071	145	4× Ф 18	125	4× Ф 18	90	120	80	110	380	900	250	600	140	450	149
65 FCF -54	28	4-M16 ×400	330	420	470	12 6	310	220	184	620	335	140	1378	145	4× Ф 18	125	4× Ф 18	90	120	80	110	480	1200	300	700	140	550	284
80 FCF -35	30	4-M16 ×400	450	450	530	110	290	205	195	482	326	143	1282	160	8× Ф 18	145	4× Ф 18	90	120	80	110	480	1100	309	750	150	550	247
100 FCF -28	30	4-M16 ×400	450	450	530	10 9.5	290	240	195	482	336	153	1286	180	8× Ф 18	160	8× Ф 18	90	120	80	110	480	1100	309	750	150	550	248
100 FCF -40K，K1	30	4-M20 ×400	385	480	540	136	335	230	200	660	340	150	1546	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1300	300	850	185	600	364
100FCF-40C3	30	4-M20 ×400	385	480	540	136	335	230	200	660	365	150	1570	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1300	300	850	185	600	364

注：	1、表中法兰标准：GB/T9124.1-2019，PN10，其他标准按需定制。
	2、表中重量为配标准电机时的整机重量（介质比重1<γ≤1.2），仅供参考，实际重量以实物为准。

型号	外型尺寸、安装尺寸和地基尺寸（mm）																											重量
型号	h	n3- S3	A	B	C	E	H1	H2	L1	L2	L3	L4	L5	D1	n1 × S1	D2	n2 × S2	M1	M2	N1	N2	H3	L6	L7	L8	L9	H4	（ kg ）
100 FCF -38	35	4-M20 ×400	460	460	520	120	335	210	161	680	298	150	1403	180	8× Ф 18	160	8× Ф 18	120	150	100	130	470	1200	260	800	170	600	318
150 FCF -42S	45	4-M20 ×400	510	610	675	223	370	340	604	935	340	193	2080	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	1600	320	950	170	700	782
150 FCF -26S	40	4-M20 ×400	420	536	596	190	325	325	555	700	324	210	1895	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	1450	350	900	182	700	589
150 FCF -48S	45	4-M20 ×500	510	610	675	223	400	340	530	935	340	191	2193	240	8× Ф 22	210	8× Ф 18	120	150	100	130	560	2185	600	910	150	700	1020

注：	1、表中法兰标准：GB/T9119-2010、1.0Mpa，其他标准按需定制。
	2、表中重量为配标准电机时的整机重量（介质比重1<γ≤1.2），仅供参考，实际重量以实物为准。

【返回】【在线询问】

→ 地  址：宜兴市丁蜀镇陶都工业园通蠡中路26号

→ 总经理：陈伯生

→ 电  话：0510-87409633 87403572 87403345 87402459

→ 传  真：0510-87426968

→ 邮  箱：pump-cbs@pub.wx.jsinfo.net

→ 网  址：http://www.pump-sino.com/

→店铺直销:http://yxlgby.1688.com

网站首页| 企业简介| 企业动态| 产品介绍| 企业荣誉| 企业风貌| 学习园地| 资讯中心| 招聘启事| 在线交易| 联系我们| ENGLISH

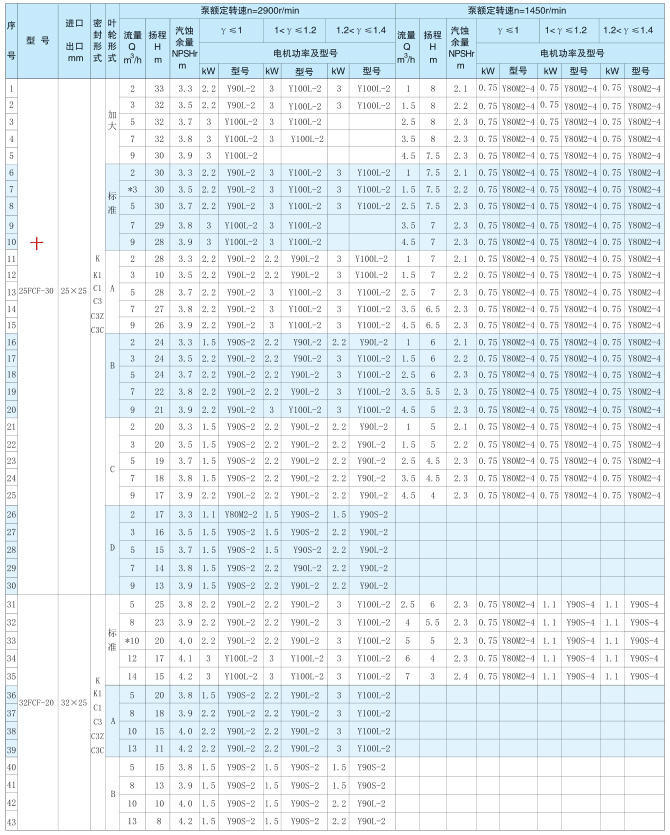

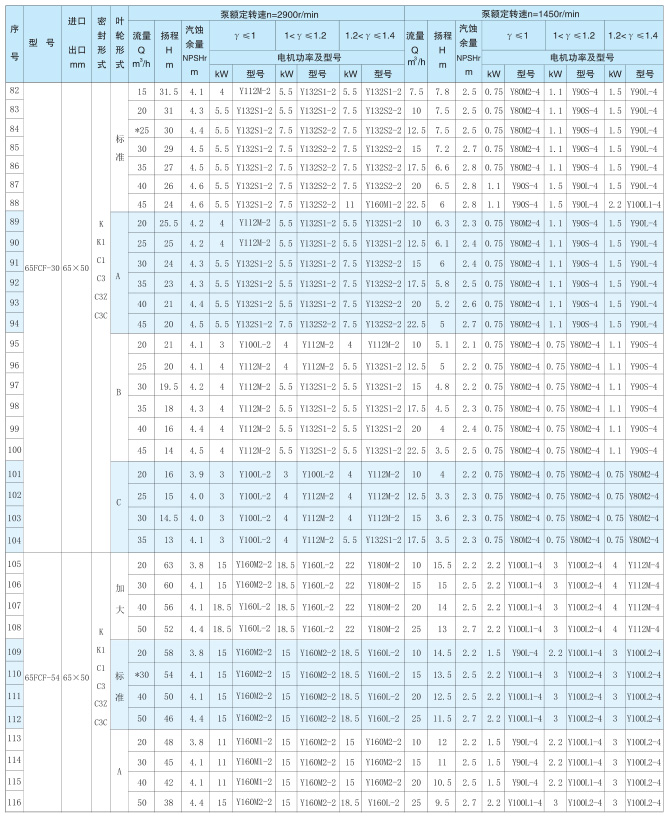

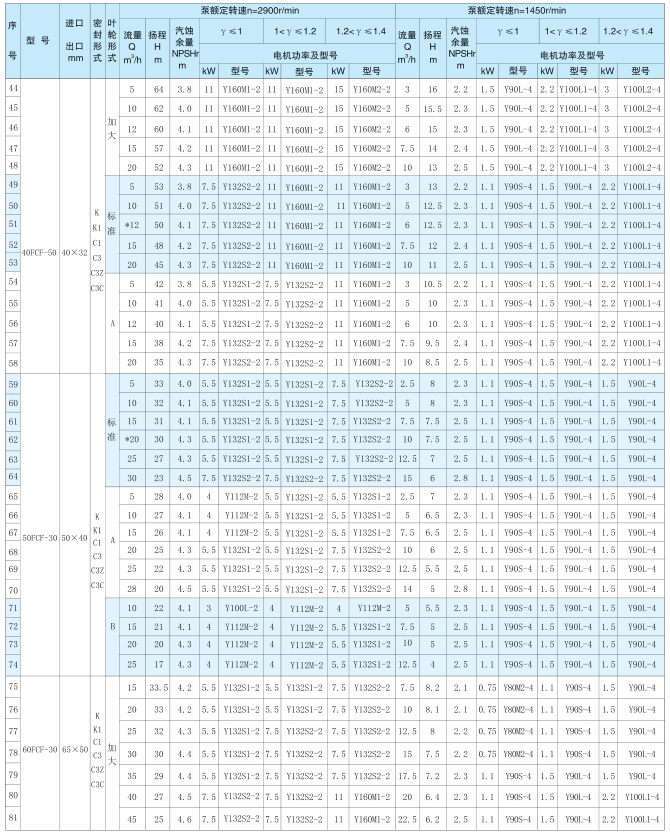

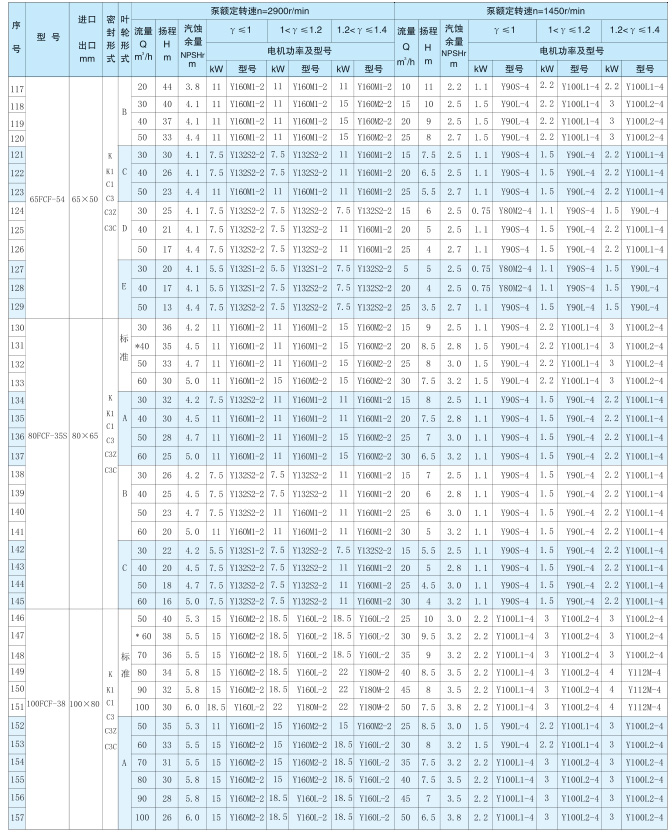

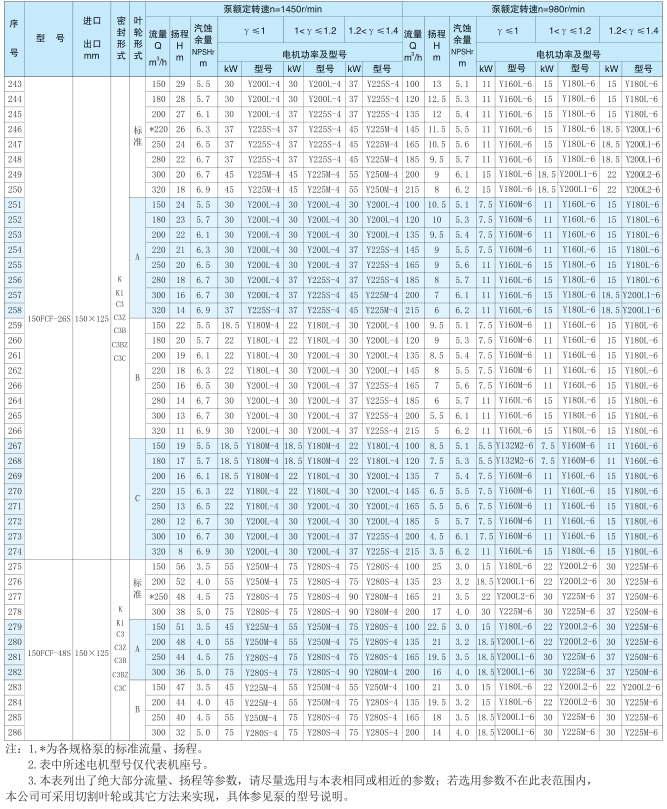

型号	进口*出口	流量m3/h	流量范围m3/h	扬程 m	扬程范围 m	点击
32FCF-20	32×25	10	2.5~14	20	25~3	详细参数
40FCF-50	40×32	12	3~20	50	64~8.5	详细参数
50FCF-30	50×40	20	2.5~30	30	33~4	详细参数
65FCF-30	65×50	25	7.5~45	30	33.5~3.5	详细参数
65FCF-54	65×50	30	10~50	54	63~3.5	详细参数
80FCF-35	80×65	40	15~60	35	36~4	详细参数
100FCF-38	100×80	60	25~100	38	40~4	详细参数
100FCF-28	100×80	80	30~130	28	30~3	详细参数
100FCF-40	100×80	100	30~130	40	60~4	详细参数
150FCF-42S	150×125	150	80~250	42	43~9.5	详细参数
150FCF-26S	150×125	220	100~320	26	29~3.5	详细参数
150FCF-48S	150×125	250	100~300	48	56~14	详细参数
