FPZJ系列水喷射真空机组

产品展示详细

FPZJ系列水喷射真空机组

一、概述

　　FPZJ系列水喷射真空机组以离心泵为工作动力，通过喷射泵使速度能转换成压力能，在喷射泵吸口处形成真空，可抽吸干空气，可凝性气体、水蒸气、水，由于该产品全部采用改性增强聚丙烯塑料，特别对酸碱等腐蚀性气体有很强抗腐性能，该产品广泛应用于制药、纺织、食品、环保、化工等行业上的真空吸收、真空结晶、真空浓缩、真空干燥、真空输送等工艺。

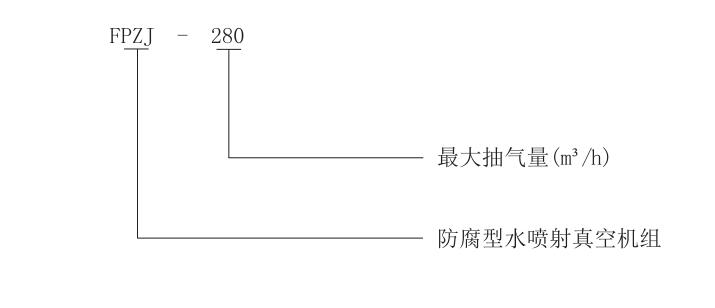

二、机组型号

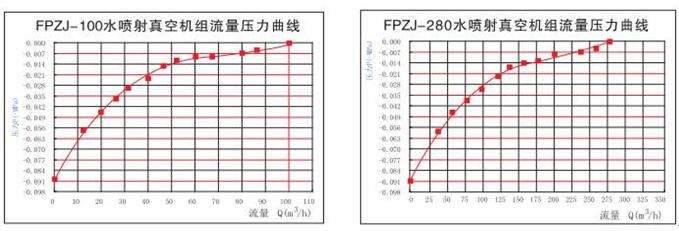

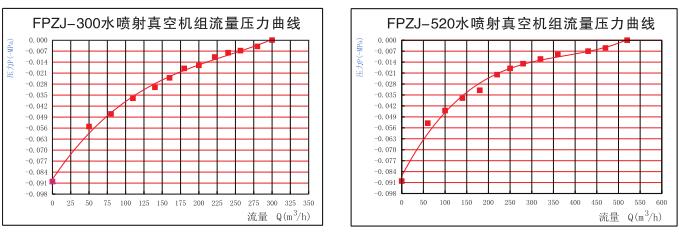

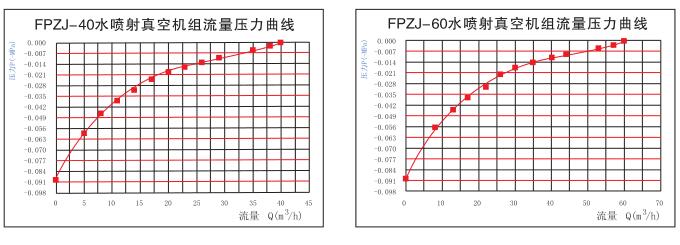

性能曲线

性能参数

产品型号	抽气量m3/h	真空度Mpa	离心泵条件
			离心泵型号	流量 m3/h	扬程 m	功率
			离心泵型号	流量 m3/h	扬程 m	KW
FPZJ-40	0	-0.09	40FQU-20-C1	12	20	2.2
	5	-0.054
	8	-0.046
	11	-0.038
	14	-0.031
	17	-0.024
	20	-0.019
	23	-0.016
	26	-0.013
	29	-0.01
	35	-0.009
	38	-0.006
	*40	0
FPZJ-60	0	-0.09	50FQU-25-C1	18	22	3
	8	-0.053
	13	-0.045
	17	-0.037
	22	-0.03
	26	-0.022
	30	-0.016
	35	-0.014
	40	-0.011
	44	-0.009
	53	-0.007
	57	-0.005
	*60	0
FPZJ-100	0	-0.09	50FQU-25-C1	18	25	5.5
	13	-0.054
	20	-0.046
	26	-0.038
	33	-0.03
	40	-0.023
	46	-0.015
	53	-0.012
	60	-0.01
	66	-0.009
	80	-0.007
	86	-0.005
	*100	0
FPZJ-280	0	-0.09	80FQU-32-C1	45	32	7.5
	40	-0.05
	60	-0.044
	80	-0.039
	100	-0.03
	120	-0.022
	140	-0.016
	160	-0.014
	180	-0.012
	200	-0.008
	240	-0.006
	260	-0.004
	*280	0
FPZJ-300	0	-0.09	80FQU-32-C1	50	32	7.5
	50	-0.055
	80	-0.047
	110	-0.037
	140	-0.03
	160	-0.024
	180	-0.018
	200	-0.016
	220	-0.012
	240	-0.008
	260	-0.006
	280	-0.004
	*300	0
FPZJ-520	0	-0.09	100FQU-32-C1	100	32	15
	60	-0.053
	100	-0.045
	140	-0.037
	180	-0.032
	220	-0.022
	250	-0.018
	280	-0.015
	320	-0.012
	360	-0.009
	430	-0.007
	470	-0.005
	*520	0

注：以上数据是在25℃时测试的。

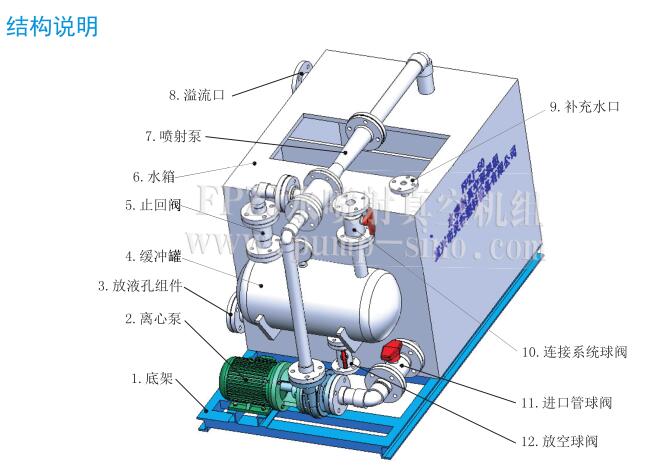

结构说明
