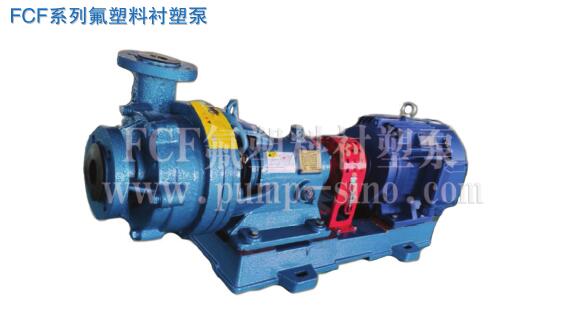

FCF系列氟塑料衬塑泵

一、概述

　　FCF系列氟塑料衬塑泵是一种单级、单吸离心泵，其泵体及前后泵盖由金属外壳内衬氟塑料（F46）、叶轮由金属嵌件外包氟塑料（F46）压制成型，轴封则采用机械密封和动力密封等多种密封形式。该泵具有结构简单、耐腐蚀性能强、耐温高等特点。主要用于化工、冶炼、化纤、钛白、稀土、稀有金属、农药、磷复肥、柠檬酸、无机盐、造纸、环保、食品及污水处理等行业，是输送清洁或含有少量颗粒的强酸、强碱及有机溶剂等强腐蚀介质的理想设备。
　　该泵的适用温度为-50℃~120℃
　　该泵使用范围可按防爆区域和非防爆区域选用，凡在防爆区域内使用需配置防爆型电机。

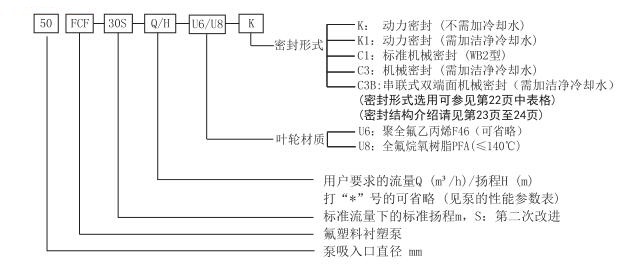

二、型号说明

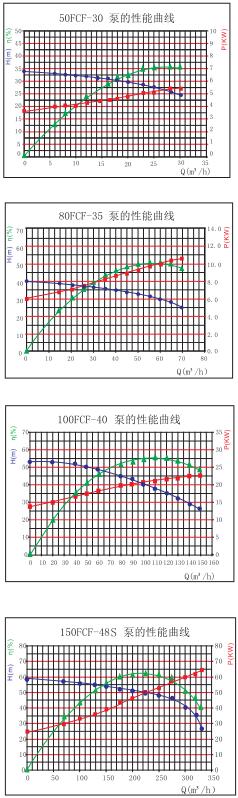

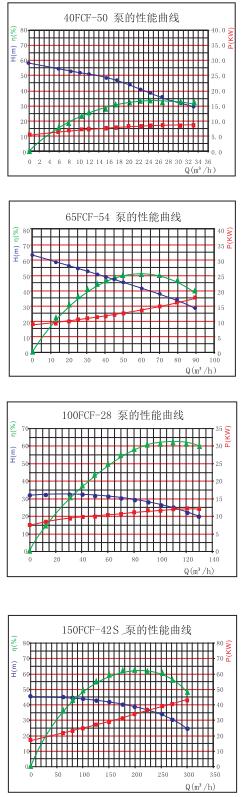

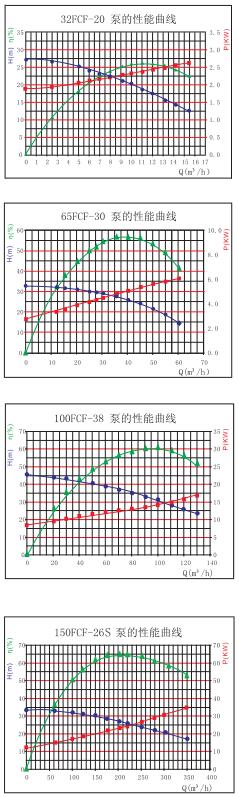

性能曲线



性能参数

型号	进口*出口	流量m3/h	流量范围m3/h	扬程 m	扬程范围 m	点击
32FCF-20	32×25	10	2.5~14	20	25~3	详细参数
40FCF-50	40×32	12	3~20	50	64~8.5	详细参数
50FCF-30	50×40	20	2.5~30	30	33~4	详细参数
65FCF-30	65×50	25	7.5~45	30	33.5~3.5	详细参数
65FCF-54	65×50	30	10~50	54	63~3.5	详细参数
80FCF-35	80×65	40	15~60	35	36~4	详细参数
100FCF-38	100×80	60	25~100	38	40~4	详细参数
100FCF-28	100×80	80	30~130	28	30~3	详细参数
100FCF-40	100×80	100	30~130	40	60~4	详细参数
150FCF-42S	150×125	150	80~250	42	43~9.5	详细参数
150FCF-26S	150×125	220	100~320	26	29~3.5	详细参数
150FCF-48S	150×125	250	100~300	48	56~14	详细参数

结构说明

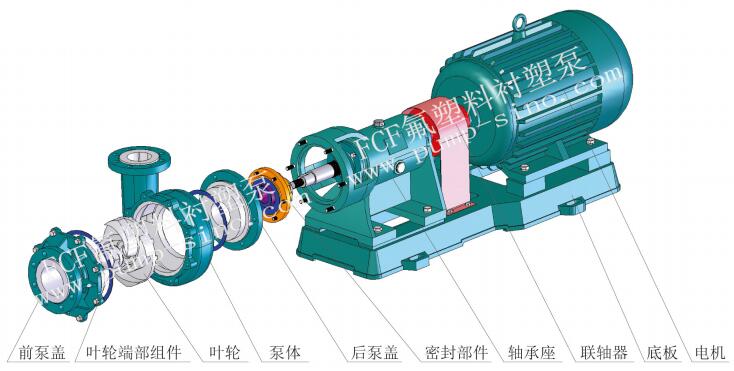

（一）、泵的主要零部件

(二)、密封结构说明

该泵的轴封有C1型标准机械密封，C3、C3B型机械密封和K、K1型动力密封等多种形式。叶轮为半开式，泵的旋转方向按标牌箭头指示方向旋转。 密封选用和各种密封结构图参见FUH工程塑料卧式泵的各种密封的性能对比页面。
