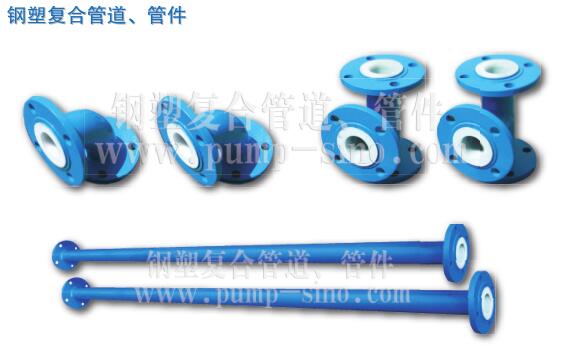

钢塑复合管道、管件

一、概述

　　钢塑复合管道及管件是由金属薄壁管（管件），内衬工程塑料（PP）组合而成，使管道（管件）既有金属的强度、刚度，又有塑料优良的耐腐蚀性能。适用于输送各种工作压力1Mpa、工作温度80℃以内的腐蚀性介质。





二、规格和尺寸

DN D1 D2 D3 D4 D5 n-d B S L
25 25 65 85 115 35 4-Ф14 16 2.5 100mm至4000mm可按用户要求定制
32 31 75 100 140 42 4-Ф18 18 2.5
40 36 80 110 150 48 4-Ф18 18 3
50 48 95 125 165 60 4-Ф18 20 3
65 62 118 145 185 76 4-Ф18 20 3.5
80 74 130 160 200 89 8-Ф18 20 3.5
100 96 155 180 220 114 8-Ф18 22 4
125 121 180 210 250 140 8-Ф18 22 4
150 142 210 240 285 168 8-Ф22 24 6
200 193 265 295 340 219 8-Ф22 24 6





DN1/DN2 D11 D12 D13 n-d1 D21 D22 D23 m-d2 L
25/32 25 85 115 4-Ф14 31 100 140 4-Ф18 120
32/40 31 100 140 4-Ф18 36 110 150 4-Ф18 120
32/50 31 100 140 4-Ф18 48 125 165 4-Ф18 120
40/50 36 110 150 4-Ф18 48 125 165 4-Ф18 120
40/65 36 110 150 4-Ф18 62 145 185 4-Ф18 120
50/65 48 125 165 4-Ф18 62 145 185 4-Ф18 120
50/80 48 125 165 4-Ф18 74 160 200 8-Ф18 120
65/80 62 145 185 4-Ф18 74 160 200 8-Ф18 120
65/100 62 145 185 4-Ф18 96 180 220 8-Ф18 140
80/100 74 160 200 8-Ф18 96 180 220 8-Ф18 140
80/125 74 160 200 8-Ф18 121 210 250 8-Ф18 140
100/125 96 180 220 8-Ф18 121 210 250 8-Ф18 140
100/150 96 180 220 8-Ф18 142 240 285 8-Ф22 170
125/150 121 210 250 8-Ф18 142 240 285 8-Ф22 170
125/200 121 210 250 8-Ф18 193 295 340 8-Ф22 170
150/200 142 240 285 8-Ф22 193 295 340 8-Ф22 170





DN D1 D2 D3 D4 D5 n-d B H
25 25 55 85 115 35 4-Ф14 16 90
32 32 65 100 140 42 4-Ф18 18 105
40 40 75 110 150 48 4-Ф18 18 110
50 48 85 125 165 60 4-Ф18 20 110
65 64 105 145 185 76 4-Ф18 20 120
80 73 120 160 200 89 8-Ф18 20 135
100 96 145 180 220 114 8-Ф18 22 165
125 121 175 210 250 140 8-Ф18 22 200
150 142 200 240 285 168 8-Ф22 24 200
200 193 255 295 340 219 8-Ф22 24 220





DN D1 D2 D3 D4 D5 n-d B H
25 25 55 85 115 35 4-Ф14 16 90
32 31 65 100 140 42 4-Ф18 18 105
40 36 75 110 150 48 4-Ф18 18 110
50 48 85 125 165 60 4-Ф18 20 130
65 61 105 145 185 76 4-Ф18 20 120
80 73 120 160 200 89 8-Ф18 20 135
100 96 145 180 220 114 8-Ф18 22 165
125 121 175 210 250 140 8-Ф18 22 200
150 142 200 240 285 168 8-Ф22 24 175
200 193 255 295 340 219 8-Ф22 24 220





DN D1 D2 D3 D4 n-d B H
25 24 55 85 115 4-Ф14 16 90
32 32 65 100 140 4-Ф18 18 105
40 40 75 110 150 4-Ф18 18 110
50 48 85 125 165 4-Ф18 20 130
65 64 105 145 185 8-Ф18 20 145
80 73 120 160 200 8-Ф18 20 135
100 96 145 180 220 8-Ф18 22 165
125 120 175 210 250 8-Ф18 22 200
150 142 200 240 285 8-Ф22 24 175
200 193 255 295 340 8-Ф22 24 220





DN D1 D2 D3 D4 n-d B L
25 24 55 85 115 4-Ф14 16 50
32 30 65 100 140 4-Ф18 18 50
40 35 75 110 150 4-Ф18 18 60
50 48 85 125 165 4-Ф18 20 65
65 58 105 145 185 8-Ф18 20 70
80 73 120 160 200 8-Ф18 20 75
100 96 145 180 220 8-Ф18 22 80
125 120 175 210 250 8-Ф18 22 95
150 142 200 240 285 8-Ф22 24 105
200 193 255 295 340 8-Ф22 24 140



注：管道及管件的法兰尺寸均按GB/T9119-2010,1.0MPa标准执行。



三、安装施工要求

搬运

　　应轻起轻落，防止损坏塑料密封面。

起吊

　　空架管时要单根起吊，用支架逐根安装，不允许将几根管联接后吊起，以免管端密封面损坏。

安装

　　安装过程中严禁敲击密封面，法兰联接处应加耐蚀橡胶或四氟包复的软垫片，拧紧螺栓时，应均匀对称用力。还应注意管道应远离火源1米以上，不要与蒸气管道紧靠在一起。同时应根据使用的温度设置热力补偿措施。





四、订货注意事项

1．订货时应告之输送介质的化学性能、温度、压力（负压须说明）及含固量等。
2．管道的长度可根据用户的实际需要定制，也可根据用户提供的管线图由本公司配置。
3．本公司定制各类非标管件。
