各种工程塑料隔膜阀、球阀、蝶阀、底阀、补偿器
一、概述

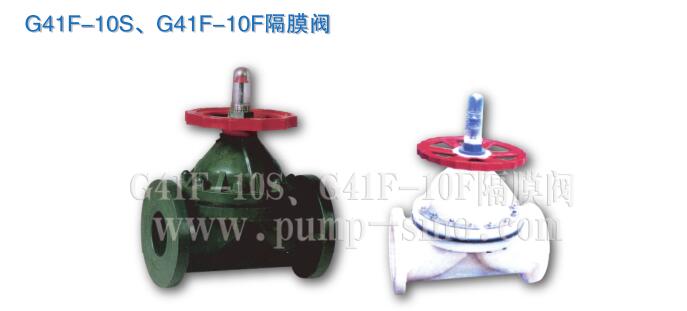

我公司开发生产的G41F-10S、G41F-10F型增强聚丙烯、聚偏二氟乙烯隔膜阀,其阀体和阀盖等主要零件采用增强聚丙烯(FRPP)、聚偏二氟乙烯(PVDF)制作,密封阀片采用聚全氟乙丙烯(F46)并经过特殊工艺制成,具有无毒、无味、体轻、耐腐、密封好、外形美观、开启灵活等特点,是目前比较理想的一种耐腐蚀阀门。在国外整个塑料阀门市场中,此类阀门比重已达85%,在国内也有较快的发展。
二、型号说明
三、主要零件材质
材料 | 材质 |
阀体 | FRPP;PVDF |
阀盖 | FRPP;PVDF |
阀杆 | 钢,不锈钢 |
手轮 | ABS |
阀瓣 | 铸铁、玻璃钢 |
阀片 | F46 |
四、适用温度范围
材料 | 介质温度 |
增强聚丙烯(FRPP) | -14℃~+80℃ |
聚偏二氟乙烯(PVDF) | -40℃~+120℃ |
五、外形尺寸与安装尺寸
公称直径(DN) | 外形尺寸及安装尺寸(mm) | 工作压力(MPa)和工作温度 | 重量(Kg) | ||||||||||||
D1 | D | L | b | H | n | Ф | FRPP | PVDF | FRPP | FVDF | |||||
-14~40℃ | 41~60℃ | 61~100℃ | -40~60℃ | 61~90℃ | 91~140℃ | ||||||||||
15 | 95 | 65 | 125 | 14 | 125 | 4 | 14 | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.8 | 1.2 |
20 | 105 | 75 | 135 | 16 | 130 | 4 | 14 | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 0.9 | 1.6 |
25 | 115 | 85 | 145 | 16 | 145 | 4 | 14 | 0.8 | 0.8 | 0.7 | 1 | 0.9 | 0.7 | 1 | 1.8 |
32 | 135 | 100 | 160 | 16 | 170 | 4 | 18 | 0.7 | 0.7 | 0.6 | 1 | 0.9 | 0.7 | 1.3 | 2.4 |
40 | 145 | 110 | 180 | 16 | 190 | 4 | 18 | 0.7 | 0.7 | 0.6 | 0.8 | 0.7 | 0.5 | 1.8 | 3 |
50 | 160 | 125 | 210 | 18 | 215 | 4 | 18 | 0.7 | 0.7 | 0.6 | 0.8 | 0.6 | 0.5 | 2.5 | 3.9 |
65 | 180 | 145 | 250 | 22 | 280 | 4 | 18 | 0.7 | 0.7 | 0.6 | 0.8 | 0.5 | 0.4 | 5 | 7.8 |
80 | 195 | 160 | 300 | 25 | 300 | 4 | 18 | 0.7 | 0.7 | 0.6 | 0.7 | 0.5 | 0.5 | 6.1 | 8.9 |
100 | 215 | 180 | 350 | 25 | 340 | 8 | 18 | 0.7 | 0.7 | 0.6 | 0.6 | 0.5 | 0.4 | 9.7 | 15 |
125 | 245 | 210 | 400 | 30 | 420 | 8 | 18 | 0.5 | 0.5 | 0.4 | 0.5 | 0.4 | 0.3 | 13.5 | 21 |
150 | 280 | 240 | 460 | 30 | 480 | 8 | 23 | 0.5 | 0.5 | 0.4 | 0.5 | 0.3 | 0.2 | 25 | 37 |
200 | 335 | 295 | 570 | 35 | 625 | 8 | 23 | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 36.5 | 56 |
250 | 390 | 350 | 680 | 38 | 776 | 12 | 23 | 0.3 | 0.3 | 0.2 | 0.4 | 0.25 | 0.2 | 50 | 96 |
一、概述

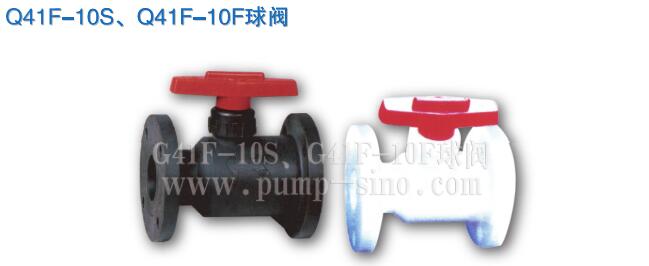

我公司生产的全塑系列球阀是近年来发展起来的新颖产品,它具有耐腐蚀性能好,抗拉和抗弯强度高,耐温性较高、低温脆性小、比重轻等特点,可广泛应用于化工、炼油、化纤、环保、制药、造纸、冶金、印染、纺织、食晶等行业,在当前的“以塑代钢”的潮流中,是较为理想的节能防腐新产品。
二、型号说明

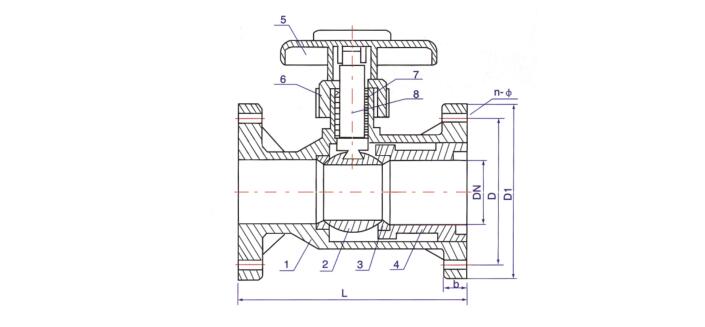

三、主要零件材质
材料 | 名称 | 材质 |
1 | 阀体 | FRPP;PVDF |
2 | 球 | FRPP;PVDF |
3 | 密封圈 | PTFE |
4 | 内塞 | FRPP;PVDF |
5 | 手轮 | ABS |
6 | 压紧螺母 | FRPP;PVDF |
7 | 密封 | PTFE |
8 | 阀杆 | FRPP;PVDF |
四、适用温度范围
材料 | 介质温度 |
增强聚丙烯(FRPP) | -14℃~+80℃ |
聚偏二氟乙烯(PVDF) | -40℃~+120℃ |
五、外形尺寸与安装尺寸
公称直径(DN) | 外形尺寸及安装尺寸(mm) | 工作压力(MPa) | 重量(Kg) | |||||||
D1 | D | L | b | n | Ф | PVDF | FRPP | FVDF | FRPP | |
15 | 95 | 65 | 110 | 14 | 4 | 14 | 1.2 | 1 | 0.6 | 0.4 |
20 | 105 | 75 | 120 | 16 | 4 | 14 | 1.2 | 1 | 0.7 | 0.5 |
25 | 115 | 85 | 140 | 16 | 4 | 14 | 1.2 | 1 | 1 | 0.6 |
32 | 135 | 100 | 160 | 16 | 4 | 18 | 1.2 | 1 | 1.3 | 0.8 |
40 | 145 | 110 | 160 | 16 | 4 | 18 | 1.2 | 1 | 1.8 | 1 |
50 | 160 | 125 | 180 | 18 | 4 | 18 | 1.2 | 1 | 2.3 | 1.3 |
65 | 180 | 145 | 220 | 22 | 4 | 18 | 1.2 | 1 | 3.5 | 2 |
80 | 195 | 160 | 250 | 25 | 4 | 18 | 1.2 | 1 | 4.1 | 2.4 |
100 | 215 | 180 | 280 | 25 | 8 | 18 | 1.2 | 1 | 5.9 | 3.4 |
125 | 245 | 210 | 320 | 30 | 8 | 18 | 1 | 0.8 | 9.2 | 5.3 |
150 | 280 | 240 | 360 | 30 | 8 | 23 | 1 | 0.8 | 11.7 | 6.7 |
200 | 335 | 295 | 400 | 35 | 8 | 23 | 0.8 | 0.8 | 17 | 9.5 |
注: DN200以上口径为蜗旋式
一、概述

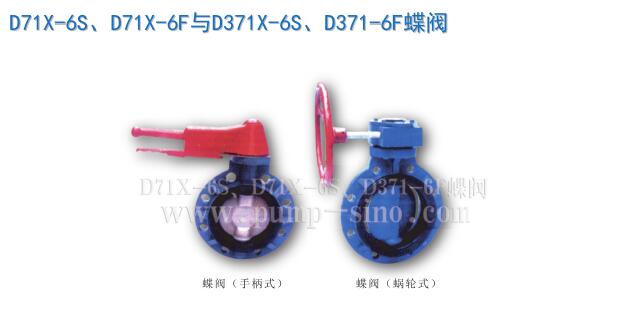

该产品为超薄型对夹式衬胶蝶阀。阀体采用工程塑料一次注塑成型工艺,质量稳定;密封圈采用橡胶制成,耐腐耐用;采用对夹式连接结构,具有结构轻巧,重量轻,启闭方便迅速、流体阻力小、拆卸方便、安装不受任何限制等优点。可适用于气体、液体等腐蚀性介质,一般不需要维修。若配上电动或气动等执行机构后可实现自控、遥控。
二、型号说明
三、主要零件材质
材料 | 材质 | 材料 | 材质 |
阀体 | FRPP;PVDF | O型圈 | EPDM;FPM |
阀瓣 | FRPP;PVDF | 手柄 | ABS;FRPP |
阀杆 | 304 | 螺母 | FRPP;PVDF |
阀座 | EPDM;FPM | 定位板 | 304;钢;铸铁 |
四、外形尺寸与安装尺寸
D71X-6S、D71X-6F手柄式蝶阀
公称直径 | 外形尺寸及安装尺寸(mm) | 工作压力(MPa) | 重量(Kg) | 操作 | 工作温度℃ | ||||||||
(DN) | D1 | D2 | D3 | L | L1 | H1 | H2 | n-Ф | FRPP | FVDF | 手柄式 | ||
40 | 47 | 110 | 150 | 200 | 39 | 86 | 70 | 4-18 | 0.7 | 1.2 | 1.5 | ||
50 | 56 | 125 | 160 | 220 | 40 | 88 | 70 | 4-18 | 0.7 | 1.3 | 1.6 | FRPP | |
65 | 71 | 145 | 185 | 220 | 46 | 100 | 70 | 4-18 | 0.7 | 1.7 | 2 | -14℃~80℃ | |
80 | 85 | 160 | 195 | 280 | 46 | 105 | 85 | 8-18 | 0.7 | 2.3 | 2.7 | PVDF | |
100 | 105 | 180 | 215 | 280 | 54 | 118 | 85 | 8-18 | 0.6 | 4 | 4.8 | -40℃~+120℃ | |
125 | 131 | 210 | 250 | 300 | 70 | 163 | 93 | 8-18 | 0.5 | 4.8 | 5.7 | ||
150 | 153 | 240 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.5 | 5.5 | 6.5 |
D371X-6S D371X-6F蜗轮式蝶阀
公称直径 | 外形尺寸及安装尺寸(mm) | 工作压力 | 重量(Kg) | 操作 | 工作温度℃ | ||||||||
(DN) | D1 | D2 | D3 | L | L1 | H1 | H2 | n-Ф | (MPa) | FRPP | FVDF | 蜗轮式 | |
125 | 131 | 210 | 250 | 300 | 70 | 163 | 93 | 8-18 | 0.5 | 4.8 | 5.7 | ||
150 | 153 | 240 | 285 | 300 | 74 | 176 | 93 | 8-22 | 0.5 | 5.5 | 6.5 | ||
200 | 204 | 295 | 340 | 180 | 87 | 210 | 93 | 12-22 | 0.4 | 19 | 22 | FRPP | |
250 | 255 | 350 | 395 | 180 | 114 | 240 | 93 | 12-22 | 0.3 | 28 | 32 | -14℃~80℃ | |
300 | 307 | 400 | 445 | 180 | 114 | 270 | 93 | 12-22 | 0.3 | 34 | 39 | PVDF | |
350 | 358 | 460 | 505 | 180 | 127 | 300 | 93 | 16-22 | 0.3 | 52 | 59 | -40℃~+120℃ | |
400 | 389 | 515 | 580 | 240 | 140 | 350 | 108 | 16-22 | 0.3 | 78 | 89 | ||
450 | 446 | 565 | 615 | 240 | 152 | 370 | 108 | 20-26 | 0.2 | 76 | 84 | ||
500 | 494 | 620 | 670 | 260 | 152 | 400 | 108 | 20-26 | 0.2 | 84 | 96 | ||
600 | 590 | 725 | 780 | 260 | 178 | 465 | 108 | 20-30 | 0.2 | 105 | 112 |
注:用户特殊需要时,可配电动或气动等执行机构。

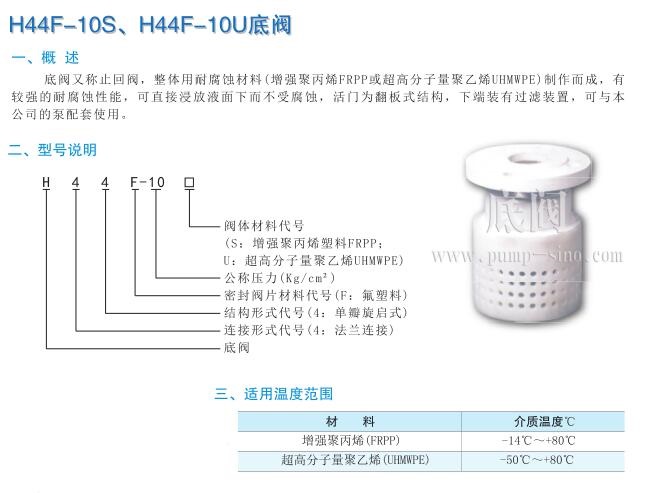

四、外形尺寸与安装尺寸
公称直径 | 外形尺寸及安装尺寸(mm) | |||||
(DN) | D1 | D2 | D3 | d | n | L |
32 | 32 | 100 | 135 | 18 | 4 | 160 |
40 | 40 | 110 | 145 | 18 | 4 | 160 |
50 | 50 | 125 | 160 | 18 | 4 | 200 |
65 | 65 | 145 | 180 | 18 | 4 | 220 |
80 | 80 | 160 | 195 | 18 | 4 | 270 |
100 | 100 | 180 | 215 | 18 | 8 | 370 |
125 | 125 | 210 | 260 | 18 | 8 | 450 |
150 | 150 | 240 | 280 | 23 | 8 | 430 |
200 | 200 | 295 | 335 | 23 | 8 | 650 |
250 | 250 | 350 | 390 | 23 | 12 | 750 |
300 | 300 | 400 | 440 | 23 | 12 | 910 |
注:请垂直安装 |
一、概述

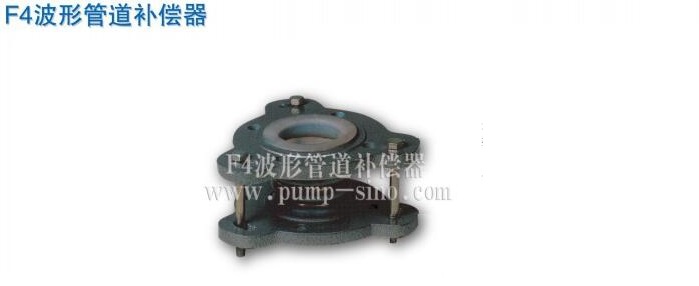

F4波形管道补偿器,又称柔性管道接头,其主要作用是补偿输液管路因热胀冷缩或开机震动等原因引起拉伸、挤压、扭曲而产生的应力,从而提高设备的使用性能。 该产品还具有活络法兰和弯头的功能,亦可当短接头使用,方便设备的安装,可应用于泵、管、阀、塔的进出口连接。
二、主要零件材质
名称 | 材质 |
保险螺杆 | 不锈钢 |
连接法兰 | Q235-A |
波纹管 | F4 |
保险圈 | 不锈钢 |
三、适应温度范围
材料 | 介质温度℃ |
F4 | -10℃~+120℃ |
四、外形尺寸与安装尺寸
公称直径 | L | 安全伸缩 | 波纹数 | F4 | 加强圈不锈钢丝 | 法兰(10kg/cm2) | |||
(DN) | (个) | 厚度 | 直径 | D | 厚度 | d | n | ||
25 | 90 | 15 | 4 | 2 | 3 | 85 | 14 | 14 | 4 |
32 | 90 | 15 | 4 | 2 | 3 | 100 | 16 | 18 | 4 |
40 | 90 | 15 | 4 | 2.5 | 3 | 110 | 18 | 18 | 4 |
50 | 90 | 15 | 3 | 2.5 | 3 | 125 | 18 | 18 | 4 |
65 | 100 | 15 | 3 | 2.5 | 3 | 145 | 20 | 18 | 4 |
80 | 100 | 20 | 3 | 2.8 | 4 | 160 | 20 | 18 | 8 |
100 | 120 | 20 | 3 | 2.8 | 5 | 180 | 22 | 18 | 8 |
125 | 130 | 20 | 3 | 2.8 | 6 | 210 | 24 | 18 | 8 |
150 | 150 | 20 | 3 | 2.8 | 6 | 240 | 24 | 18 | 8 |
200 | 150 | 20 | 3 | 2.8 | 6 | 295 | 24 | 23 | 12 |
250 | 160 | 20 | 3 | 2.8 | 6 | 350 | 26 | 23 | 12 |
300 | 160 | 20 | 3 | 2.8 | 6 | 400 | 28 | 23 | 12 |
350 | 160 | 20 | 3 | 2.8 | 6 | 460 | 28 | 23 | 16 |
400 | 180 | 20 | 3 | 2.8 | 6 | 515 | 30 | 25 | 16 |
450 | 180 | 20 | 3 | 2.8 | 6 | 565 | 30 | 25 | 20 |
500 | 200 | 20 | 3 | 2.8 | 6 | 620 | 32 | 25 | 20 |
600 | 200 | 20 | 3 | 2.8 | 6 | 725 | 36 | 30 | 20 |
