FSL系列工程塑料立式泵

产品展示详细

FSL系列工程塑料立式泵

一、概述

　　FSL工程塑料立式离心泵是一种立式单级单吸离心泵，其整体结构及过流部件均采用超高分子量聚乙烯(UHMWPE)制作，具有优良的耐腐蚀、耐磨（居各种塑料之首）及耐冲击性能。可以输送清液和含有少量固体颗粒的腐蚀性介质。该泵具有以下主要特点：

1.该泵为立式结构，机泵一体，外形美观，结构紧凑，占地面积少，泵站土建造价低，若采用户外型电机，则无需泵房可置于户外使用。
2.泵采用了新型可加冷却水的K1动力密封，既可防止冷却水进入介质，又能提高密封的使用寿命。
3.泵采用分体式主轴，装卸方便。

　　该泵主要适用于化工、冶炼、化纤、钛白、稀土、农药、造纸、轻工食品、污水处理、环保、消防以及钢铁酸洗等行业。适用温度为 -50°C~80°C。

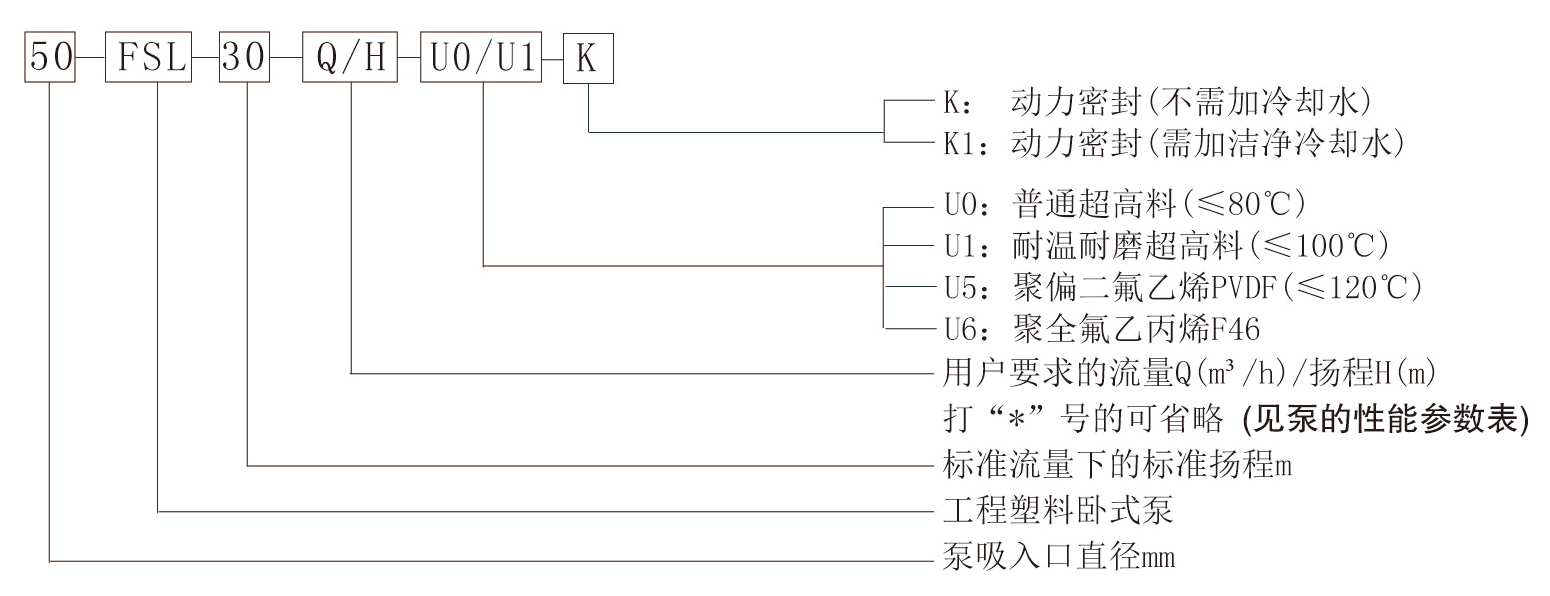

二、型号说明

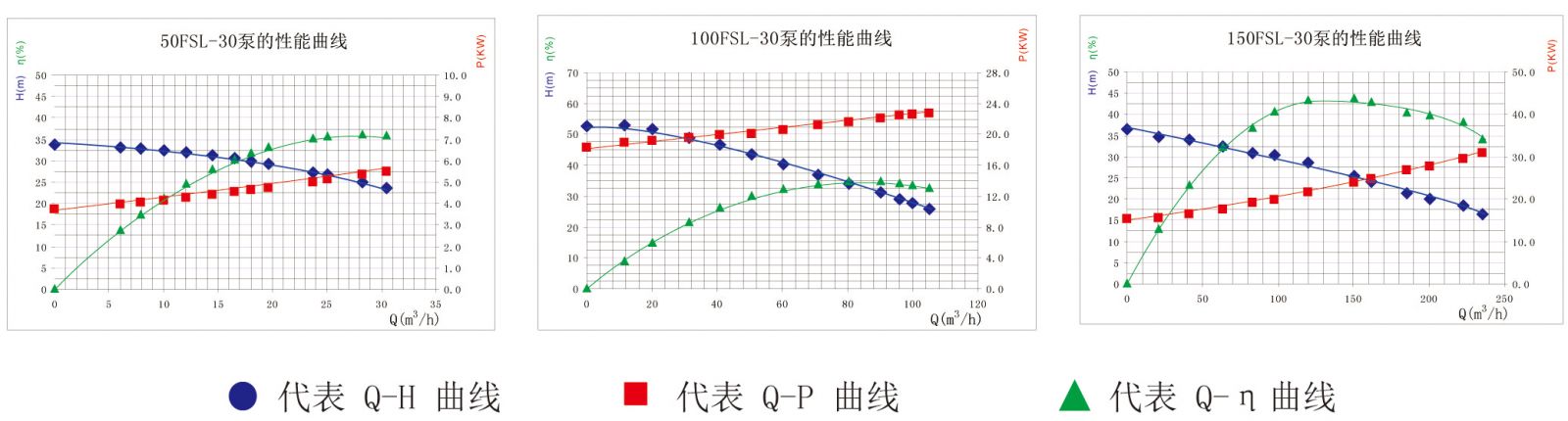

性能曲线

性能参数

序号	型号	进口 X 出口 mm	叶轮形式	转速 r/min	流量 Q	扬程 H	汽蚀余量	1<γ≤1.2		1.2<γ≤1.4
序号	型号	进口 X 出口 mm	叶轮形式	转速 r/min	流量 Q	扬程 H	汽蚀余量	电机功率及型号
	50FSL-30	50x40	标准	2900	m3/h	m	NPSHrm	kw	型号	kw	型号
1					5	33	4.0	5.5	Y132S1-2	7.5	Y132S2-2
2					10	32	4.1	5.5	Y132S1-2	7.5	Y132S2-2
3					15	31	4.1	5.5	Y132S1-2	7.5	Y132S2-2
4					*20	30	4.3	5.5	Y132S1-2	7.5	Y132S2-2
5					25	27	4.3	5.5	Y132S1-2	7.5	Y132S2-2
6					30	23	4.5	7.5	Y132S2-2	7.5	Y132S2-2
7			A	2900	5	28	4.0	5.5	Y132S1-2	5.5	Y132S1-2
8					10	27	4.1	5.5	Y132S1-2	5.5	Y132S1-2
9					15	26	4.1	5.5	Y132S1-2	5.5	Y132S1-2
10					20	25	4.3	5.5	Y132S1-2	7.5	Y132S2-2
11					25	22	4.3	5.5	Y132S1-2	7.5	Y132S2-2
12					28	20	4.5	5.5	Y132S1-2	7.5	Y132S2-2
13	100FSL-30	100x80	标准	2900	50	43	4.9	30	Y200L1-2	37	Y200L2-2
14					60	40	5.0	30	Y200L1-2	37	Y200L2-2
15					70	36	5.1	30	Y200L1-2	37	Y200L2-2
16					80	34	5.3	30	Y200L1-2	37	Y200L2-2
17					*100	28	5.7	37	Y200L2-2	37	Y200L2-2
18					105	25	5.7	37	Y200L2-2	37	Y200L2-2
19			A	2900	50	41	4.9	30	Y200L1-2	30	Y200L1-2
20					60	38	5.0	30	Y200L1 -2	30	Y200L1-2
21					70	34	5.1	30	Y200L1-2	30	Y200L1-2
22					80	31	5.3	30	Y200L1-2	30	Y200L1-2
23					100	25	5.7	30	Y200L1-2	37	Y200L2-2
24					105	22	5.7	30	Y200L1-2	37	Y200L2-2
25	150FSL-30	150x125	标准	1450	100	30	3.0	30	Y200L-4	37	Y225S-4
26					120	28	3.2	37	Y225S-4	37	Y225S-4
27					*150	25	3.5	37	Y225S-4	45	Y225M-4
28					180	22	3.7	45	Y225M-4	45	Y225M-4
29					200	20	4.0	45	Y225M-4
30					220	18	4.2	45	Y225M-4
31			A	1450	100	26	3.0	30	Y200L-4	30	Y200L-4
32					120	25	3.2	30	Y200L-4	37	Y225S-4
33					150	22	3.5	37	Y225S-4	37	Y225S-4
34					180	18	3.7	37	Y225S-4	45	Y225M-4

注：1. *为各规格泵的标准流量、扬程。

2.表中所述电机型号仅代表机座号。

3.本表列出了绝大部分流量、扬程等参数，请尽量选用与本表相同或相近的参数;若选用参数不在此表范围内，本公司可采用切割叶轮或其他方法来实现，具体参见泵的型号说明。

结构说明

结构说明

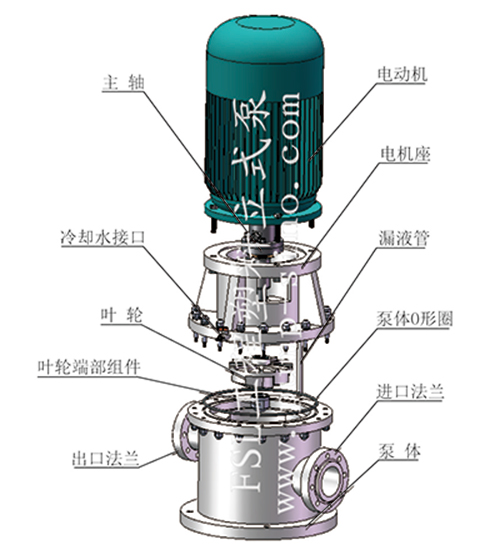

♦泵的主要零部件

密封结构说明

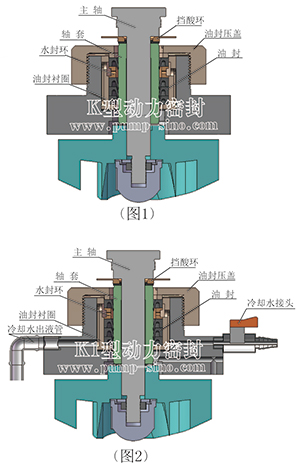

1、K型动力密封：见图1
该密封是我公司引进日本荏原公司的动力密封，主要由副叶轮（或副叶片）与停车密封（橡胶油封）组成。工作时由于副叶轮（或副叶片）旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用，橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶轮（或副叶片）停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的；栗运行时该密封上的冷却水接头为关闭状态，不需接通冷却水。主要适用于输送清液和含少量固体颗粒的料浆、含杂质的污水等腐蚀性介质。

2、K1型动力密封：见图2
该密封为我公司实用新型专利密封，是由K型密封演化而来的可加冷却水的K1新型密封（工作原理跟K型基本相同），主要区别为：在两个油封中间装了一个水封环，在电机座的外侧接上冷却水通入密封腔内，从而对油封进行冷却和润滑，延长了油封的使用寿命，由于最中间的油封反装，阻止了冷却水进入介质的通道；泵运行时冷却水接口为开启、状态，接通的冷却水为清洁的自来水，压力为 0. 5~1. 0kg/cm2,流量为50~80kg/h,严禁冷却水超压运行；该密封特别适用于耐磨性要求高，冷却水又不允许进入介质内等工况。
