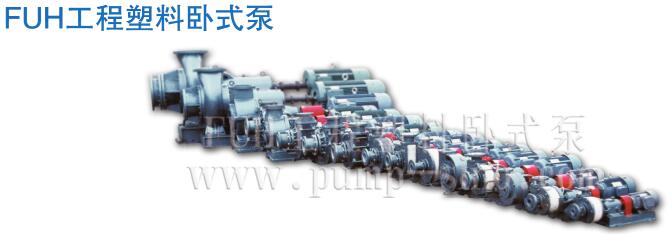

FUH系列工程塑料卧式泵

一、概述

　　FUH系列工程塑料泵是原化工部引进项目和"七五"国家重大科技成果，是在消化吸收引进设备的基础上，结合国内耐腐蚀离心泵结构的优点精心设计而成，该系列泵1993年列入国家"火炬计划"项目，获1995年度新产品奖。
　　该系列泵过流部件采用超高分子量聚乙烯（UHMWPE）制作，其耐腐蚀性能优良、耐磨性能优异（居各种塑料之首）、耐冲击性能强。泵的密封分别采用机械密封、动力密封和填料密封等多种密封形式，既可以输送酸碱清液，也可以输送含固体颗粒的料浆和含各种杂质的污水，尤其在输送含细颗粒的腐蚀性液体和输送氢氟酸、氟硅酸、磷酸、混酸、电解液、盐酸、稀硫酸、浓碱等方面显示了优良性能。
　　该泵适用温度-50℃-100℃，更换其他工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯F46、无规共聚聚丙烯PPR）的叶轮、泵体后，适用温度可达120℃，该泵可配双相钢、904或304不锈钢叶轮。
　　FUH系列泵为卧式、单级、单吸、托架式离心泵。

二、用途

　　FUH系列泵主要应用于各类酸、碱、盐、油类、食品饮料、酒类等液体。具体应用于化工行业的各种硫酸、盐酸、碱类、油类等清液或料浆岗位；有色冶炼行业特别是铅、锌、金、银、铜、钴、钨、稀土等湿法冶炼中的各种酸液、矿浆、料浆（压滤机配用）、电解液、污水等介质；化肥行业中稀酸（酸洗工艺用）、母液、氢氟酸、氟硅酸、海水及磷酸料浆等介质；水处理、环保行业中的各类污水（食品污水、电镀污水、皮革污水、制药污水、造纸污水、纺织污水、电子污水等）及脱硫除尘；钢铁业酸洗系统的硫酸、盐酸岗位；钛白粉行业中的酸解、沉降、冷冻、水解、水洗、盐处理；化纤行业的酸站；柠檬酸的发酵、中和、压滤、废水等岗位以及黑色金属锰业等。此外，该系列泵不仅可以替代以上行业中的国内同类金属与非金属产品，也是进口设备国产化的优选产品。
　　该泵使用范围可按防爆区域和非防爆区域使用，凡在防爆区域内使用需配置防爆型电机。

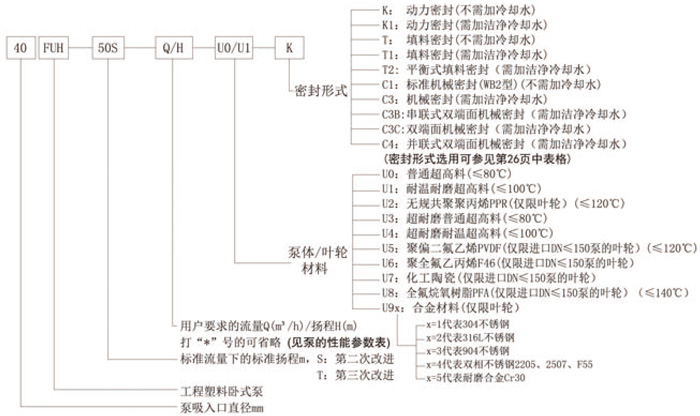

三、型号说明

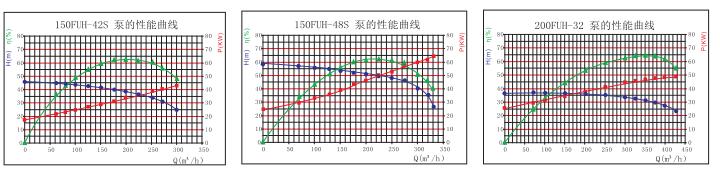

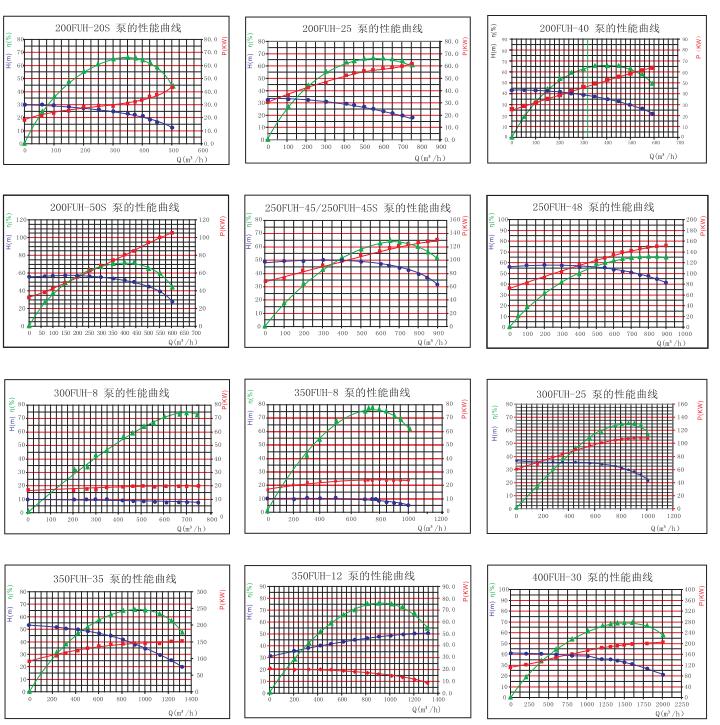

性能曲线





性能参数

型号	进口*出口	流量m3/h	流量范围m3/h	扬程m	扬程范围 m	点击
25FUH-30	25×25	2	2.5~14	20	25~3	详细参数
32FUH-20	32×25	10	2.5~14	20	25~3	详细参数
40FUH-50S	40×32	12	3~20	50	64~8.5	详细参数
50FUH-30	50×40	20	2.5~30	30	33~4	详细参数
65FUH-30	65×50	25	7.5~45	30	33.5~3.5	详细参数
65FUH-54	65×50	30	10~50	54	63~3.5	详细参数
80FUH-35	80×65	40	15~60	35	36~4	详细参数
100FUH-38	100×80	60	25~100	38	40~4	详细参数
100FUH-28S	100×80	80	30~130	28	30~3	详细参数
100FUH-40S	100×80	100	30~130	40	60~4	详细参数
125FUH-60	125×100	120	40~160	60	69~6.5	详细参数
125FUH-25	125×100	130	40~160	25	32~2.5	详细参数
150FUH-42S	150×125	150	80~250	42	43~9.5	详细参数
150FUH-26T	150×125	220	100~320	26	35~3.5	详细参数
150FUH-48S	150×125	250	100~300	48	56~14	详细参数
200FUH-32	200×150	350	165~420	32	35.5~8	详细参数
200FUH-20S	200×150	400	165~500	20	30~3.5	详细参数
200FUH-25	200×200	500	270~700	25	32~6	详细参数
200FUH-25S	200×200	500	270~700	25	32~6	详细参数
200FUH-40	200×150	300	135~500	40	44~10	详细参数
200FUH-50S	200×150	450	200~550	50	55~12.5	详细参数
250FUH-45	250×200	650	335~900	45	48~10	详细参数
250FUH-45S	250×200	650	335~900	45	48~10	详细参数
300FUH-8	300×300	700	300~750	8	9.5~7.5	详细参数
250FUH-48	250×200	800	265~900	48	56.5~18	详细参数
350FUH-8	350×300	900	400~1000	8	11~6.5	详细参数
300FUH-25	300×300	950	439~1000	25	38~7	详细参数
350FUH-12	350×350	1200	600~1200	12	18~9	详细参数
350FUH-35	350×300	1000	610~1300	35	45~7	详细参数
400FUH-30	400×350	1500	920~2000	30	40~7	详细参数
500FUH-25	500×400	2600	2000~3500	25	34~18	详细参数
500FUH-46	500×400	2500	1500~3400	46	59~6	详细参数
600FUH-25	600×500	3500	3200~4500	25	32~18	详细参数

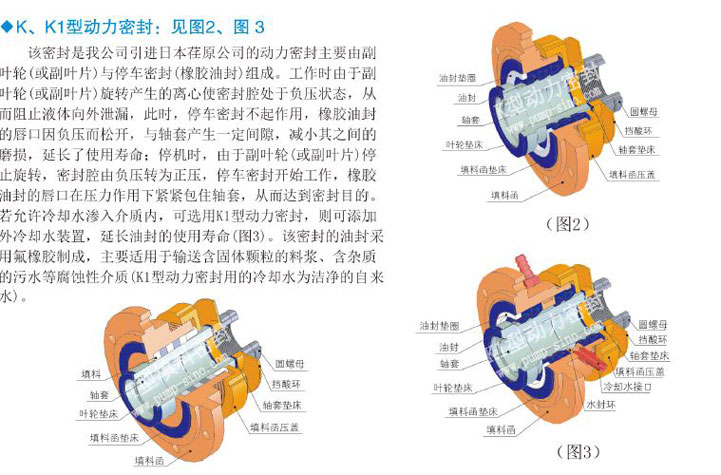

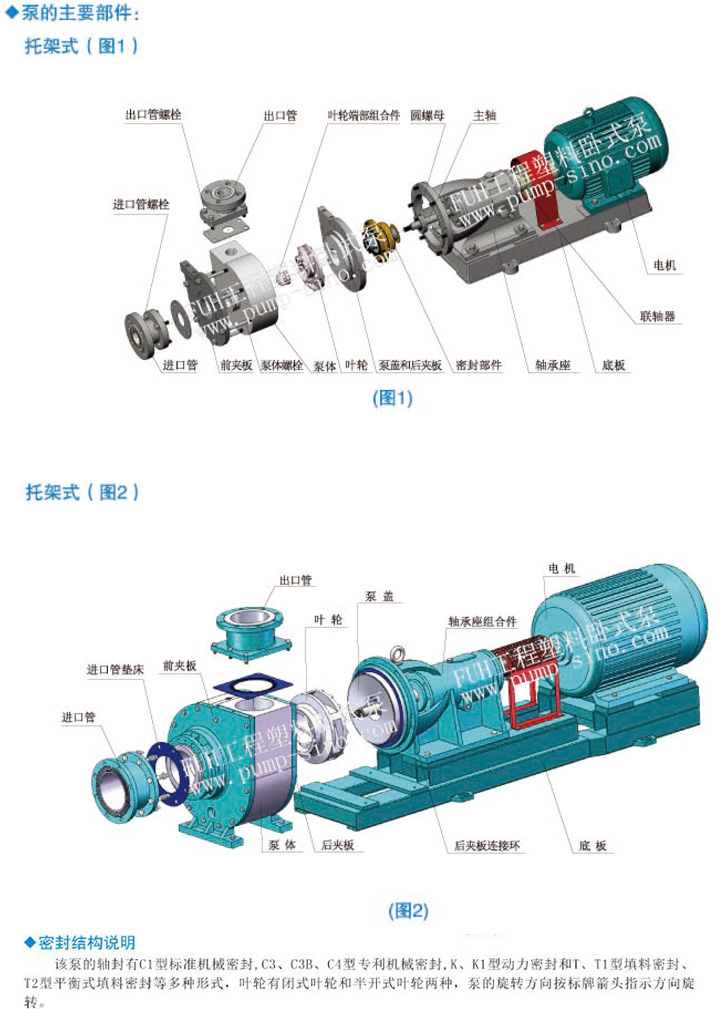

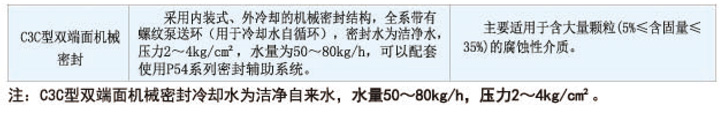

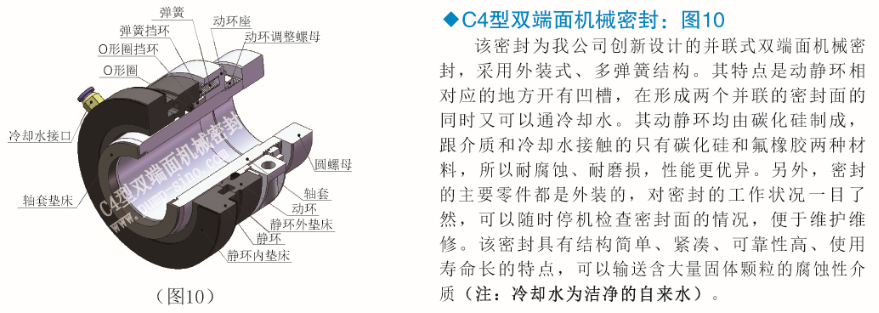

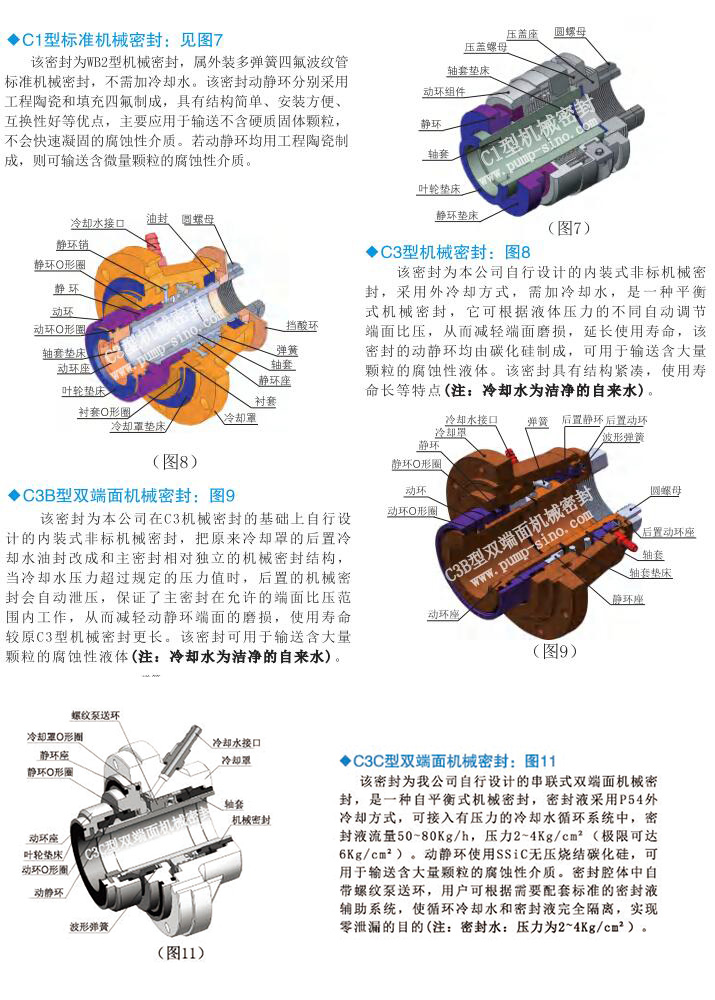

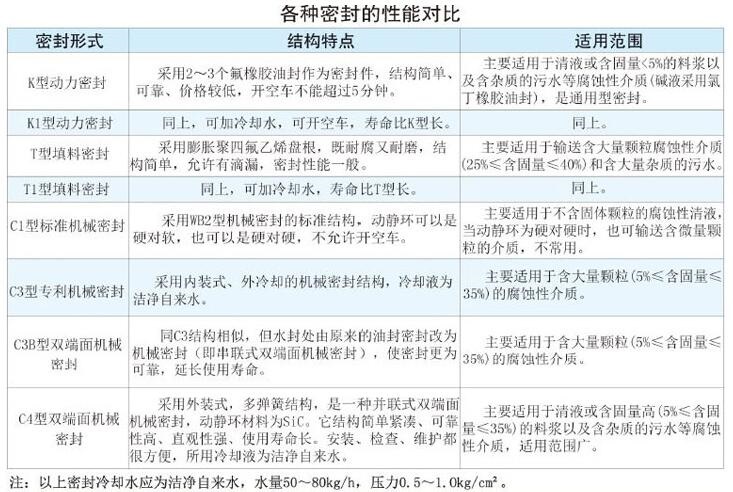

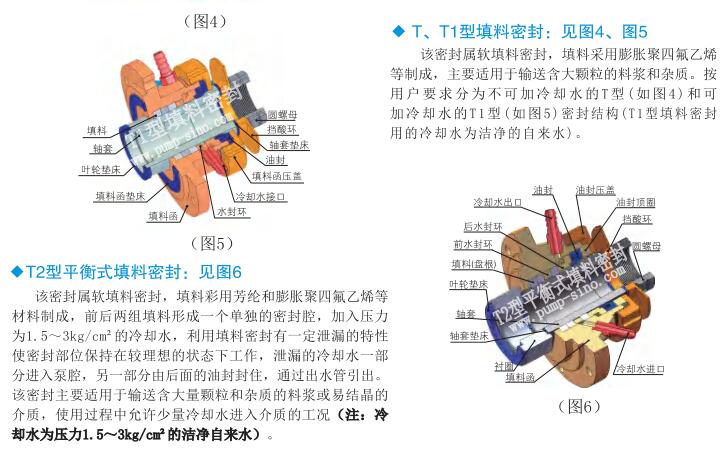

结构说明
