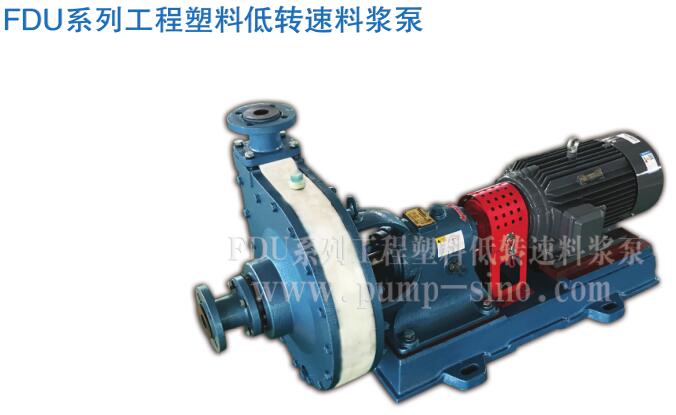

FDU系列工程塑料低转速料浆泵
一、概述
FDU系列工程塑料低转速料浆泵是在吸收我公司FUH系列卧式泵技术的基础上，结合国内低转速离心泵结构的优点精心设计而成，与FUH系列高速卧式泵相比有以下显著特点：
1. 该泵由于采用了低转速运转，使泵的叶轮和泵体更耐磨、更耐用，使用寿命更长，密封部件的寿命也得以大大延长。
2. 采用前后都有泵盖的结构形式，维修时备件的更换更加容易，又可降低用户的使用和运行成本。
3. 由于转速较低，使泵的运转更平稳、噪音更低。
该系列泵过流部件采用超高分子量聚乙烯（UHMWPE）制作，其耐腐蚀性能优良、耐磨性能优异（居各种塑料之首）、耐冲击性能强。泵的密封分别采用机械密封、动力密封和填料密封等多种密封形式，既可以输送含固体颗粒的料浆和含各种杂质的污水，也可以输送酸碱清液，在输送含大量颗粒的氢氟酸、氟硅酸、磷酸、混酸、电解液、盐酸、稀硫酸、浓碱等方面显示了无比优越的性能。
该泵适用温度-50℃-100℃，更换其他工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯、无规共聚聚丙烯PPR）的叶轮、泵体后，适用温度可达120℃，该泵可配双相钢、904或304不锈钢叶轮。
FDU系列泵为卧式、单级、单吸、托架式离心泵。
二、用途
FDU系列泵主要应用于各类酸、碱、盐、油类、食品饮料、酒类等液体。具体应用于化工行业的各种硫酸、盐酸、碱类、油类等料浆或清液岗位；有色冶炼行业特别是铅、锌、金、银、铜、钴、钨、稀土等湿法冶炼中的各种酸液、矿浆、料浆（压滤机配用）、电解液、污水等介质；化肥行业中稀酸（酸洗工艺用）、母液、氢氟酸、氟硅酸、海水及磷酸料浆等介质；水处理、环保行业中的各类污水（食品污水、电镀污水、皮革污水、制药污水、造纸污水、纺织污水、电子污水等）及脱硫（石膏法和氨法）；钢铁业酸洗系统的硫酸、盐酸岗位；钛白粉行业中的酸解、沉降、冷冻、水解、水洗、盐处理；柠檬酸的发酵、中和、压滤、废水等岗位以及黑色金属锰业等。此外，该系列泵不仅可以替代以上行业中的国内同类金属与非金属产品，也是进口设备国产化的优选产品，特别适用于含固量高的压滤机上使用。
该泵使用范围可按防爆区域和非防爆区域选用，凡在防爆区域内使用需配置防爆型电机。

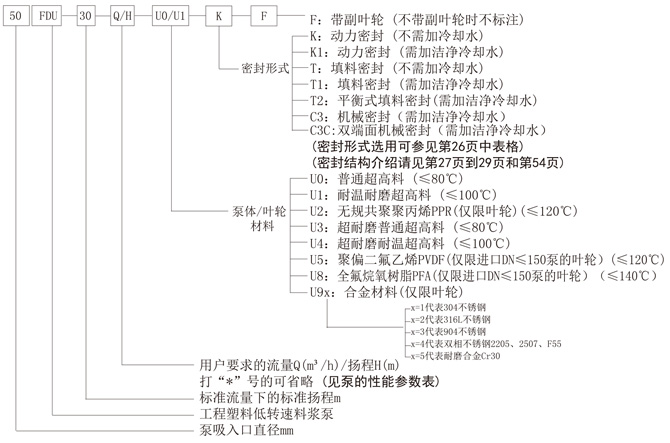

三、型号说明
.jpg)

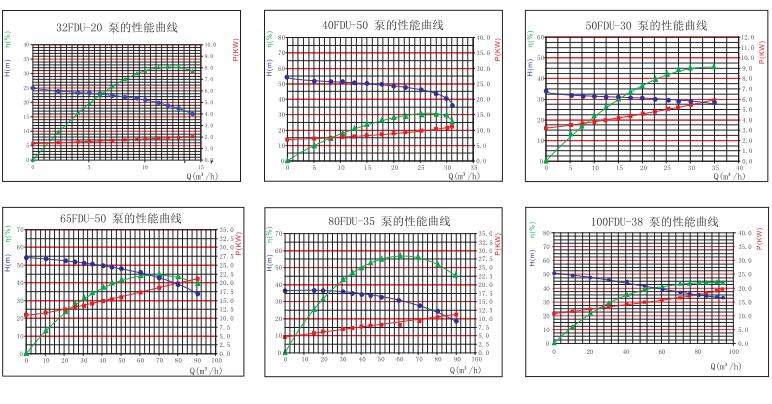

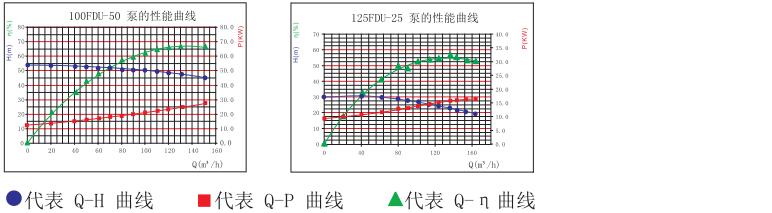

性能曲线
性能参数
FDU性能参数
| 型号 | 进口*出口 | 流量m3/h | 流量范围m3/h | 扬程 m | 扬程范围 m | 点 击 |
| 32FDU-20 | 32×25 | 10 | 3.4~14 | 20 | 23~4.6 | 详细情况 |
| 40FDU-50 | 40×40 | 15 | 3~25 | 50 | 51~8 | 详细情况 |
| 50FDU-30 | 50×40 | 20 | 3.3~30 | 30 | 37~6.2 | 详细情况 |
| 65FDU-50 | 65×50 | 30 | 13.5~70 | 50 | 57~9 | 详细情况 |
| 80FDU-35 | 80×65 | 40 | 13.3~60 | 35 | 41.5~6.6 | 详细情况 |
| 100FDU-38 | 100×80 | 60 | 14~90 | 38 | 45~10 | 详细情况 |
| 100FDU-50 | 100×80 | 100 | 47.5~140 | 50 | 57~6 | 详细情况 |
| 125FDU-25 | 125×100 | 110 | 60.9~140 | 25 | 27~4.6 | 详细情况 |

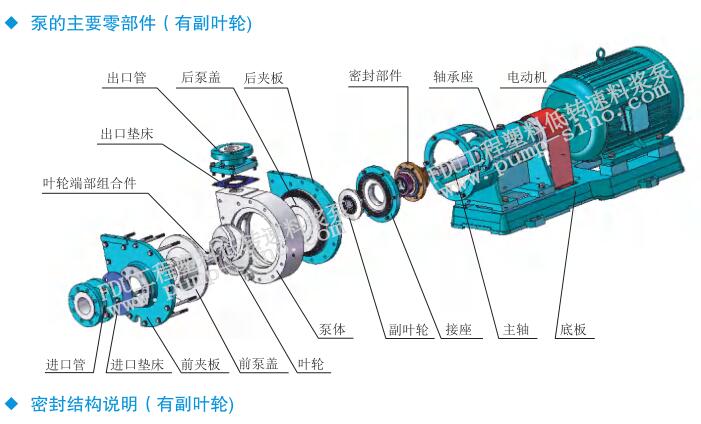

结构说明
FDU结构说明

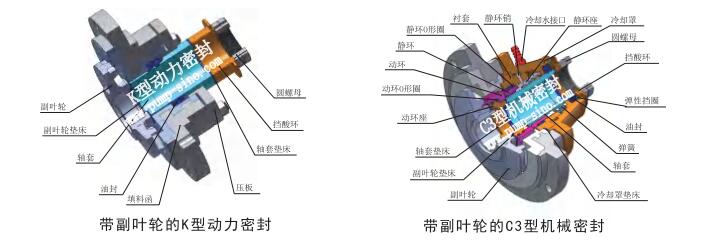

该密封（如上图）是在原K型动力密封、K1型水冷式动力密封、C3机械密封和T型填料密封的基础上增加副叶轮结构，副叶轮的作用就是使密封型腔减压，特别是泵在小流量憋压状态下副叶轮可以平衡密封型腔的压力，从而减少密封件的磨损；同时副叶轮的作用可以有效阻止固体颗粒进入密封型腔，从而减少密封件的磨损，提高密封使用寿命。
配用该系列密封的泵，适用于含固量高、高扬程的工况，典型的如压滤输送泵，但应注意：在间隙使用、易沉积或结晶工况下，最好配置停机放空冲洗装置，这样的使用效果更理想。
.jpg)
.jpg){kind=small}
