FGU系列工程塑料管道泵

一、概述

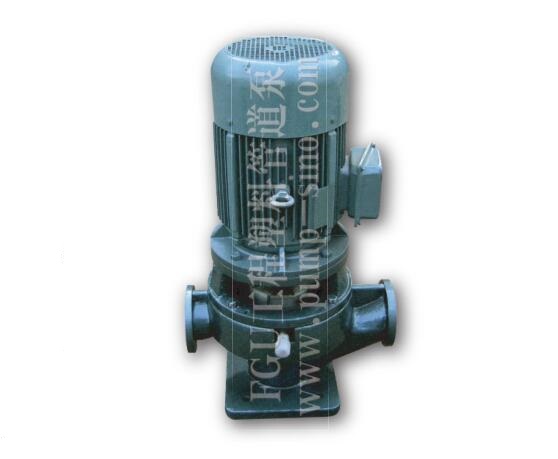

　　FGU工程塑料管道泵是一种立式单级单吸离心泵，其主要过流部件采用超高分子量聚乙烯(UHMWPE)制作，具有优良的耐腐蚀、耐磨(居各种塑料之首)及耐冲击性能。可以输送清液和含有少量固体颗粒的腐蚀性介质。该泵具有以下主要特点：

1．该泵为立式结构，机泵一体，外形美观，结构紧凑，占地面积少，泵站土建造价低，若采用户外型电机，则无需泵房可置于户外使用。
2．泵的进、出口直径相同，且位于同一中心线上，能像阀门一样直接安装在管道上，故安装拆卸十分简便。
3．泵与电机直联同轴，安装时无需找正，且泵运转平稳，振动小，噪音低。

　　该泵主要适用于化工、冶炼、化纤、钛白、稀土、农药、造纸、轻工食品、污水处理、环保、消防等行业。适用温度为-50℃～80℃，更换其它工程塑料（聚偏二氟乙烯PVDF、聚全氟乙丙烯F46、无规共聚聚丙烯PPR）的叶轮、泵体后，适用温度可达120℃。

二、型号说明

性能曲线

性能参数

型号	*进口出口**	流量m3/h	流量范围m3/h	扬程 m	扬程范围 m	点击进入
40FGU-20	40×40	10	2.5~14	20	25~3.5	详细情况
50FGU-28	50×50	20	2.5~30	28	31~3.5	详细情况
65FGU-50	65×65	30	10~70	50	55~5	详细情况
80FGU-32	80×80	40	10~60	32	34~4	详细情况
100FGU-35	100×100	60	15~100	35	40~4	详细情况
100FGU-38	100×100	100	30~130	38	48~7.5	详细情况
150FGU-40	150×150	150	100~250	40	42~32	详细情况
150FGU-24	150×150	220	150~320	24	27~16	详细情况

结构说明

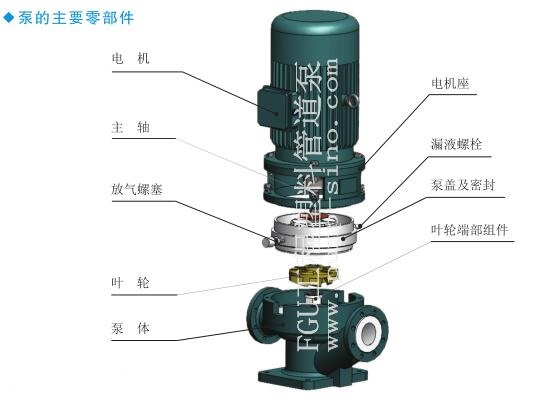

（一）、泵的主要零部件

(二)、密封结构说明

1、K型动力密封：

该密封是我公司引进日本荏原公司的动力密封，主要由副叶片与停车密封（橡胶油封）组成。工作时由于副叶片旋转产生的离心力使密封腔处于负压状态，从而阻止液体向外泄漏，此时，停车密封不起作用，橡胶油封的唇口因负压而松开，与轴套产生一定间隙，减小其之间的磨损，延长了使用寿命；停机时，由于副叶片停止旋转，密封腔由负压转为正压，停车密封开始工作，橡胶油封的唇口在压力作用下紧紧包住轴套，从而达到密封目的。主要适用于输送清液和含少量固体颗粒的料浆、含杂质的污水等腐蚀性价质。

1、叶轮副叶片2、叶轮垫床3、轴套4、轴套用键5、油封6、压盖7、轴套垫床8、挡酸环

2、C1型标准机械密封：

该密封为WB2型机械密封，属外装多弹簧四氟波纹管标准机械密封，不需加冷却水。该密封动静环分别采用工程陶瓷和填充四氟制成，具有结构简单、安装方便、互换性好等优点，主要应用于输送不含硬质固体颗粒，不会快速凝固的腐蚀性介质。若动静环均用工程陶瓷制成，则可输送含微量颗粒的腐蚀性介质。

1、叶轮副叶片2、叶轮垫床3、轴套4、静环垫床5、静环6、压盖7、动环组件8、轴套用键9、轴套垫床10、圆螺母
